Normes :
- La spécification DIN ISO 5597 définit les logements pour joints de tige et de piston
- La spécification DIN ISO 6547 définit les logements pour joints de piston avec éléments de guidage intégrés
- La norme DIN ISO 6195 s’applique au logement des racleurs
- La norme ISO 7425 se réfère aux joints compacts composés d’une bague de frottement en PTFE et d’une bague de serrage
- SE : Simple effet // DE : Double effet //
: Alternatif
Étanchéité de Piston
![Joint dynamique composite P31](https://www.stacem.com/wp-content/uploads/p31-300x180.jpg)

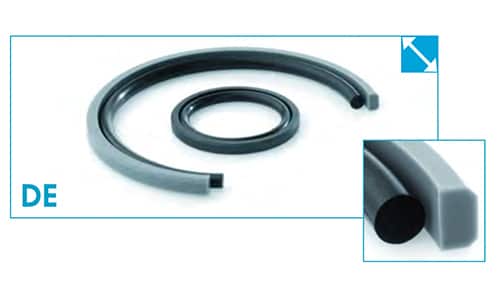

Joint composite P31
Conditions d’utilisation :
- Matériaux patin : PTFE vierge et chargé, polyuréthane
- Matériaux torique : NBR, FPM, EPDM, VITON®, ETP…
- Pression : jusqu’à 400 bars selon matériaux
- Vitesse : jusqu’à 15 m/s
- Température : de -50°C à +250°C selon la qualité du torique
Avantages :
- Excellentes propriétés de glissement
- Absence de broutage
- Grande résistance à l’usure et longue durée de vie
- Gorge simple
- Large gamme dimensionnelle
![Joint dynamique composite P32](https://www.stacem.com/wp-content/uploads/P32-300x180.jpg)

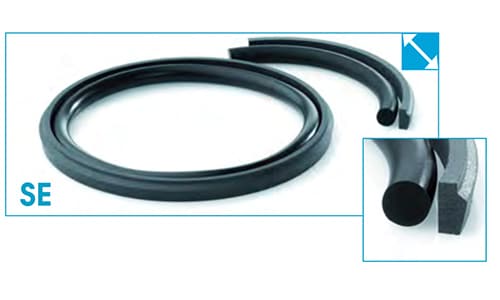

Joint composite P32
Conditions d’utilisation :
- Matériaux patin : PTFE vierge et chargé, polyuréthane
- Matériaux torique : NBR, FPM, EPDM, VITON®, ETP…
- Pression : jusqu’à 400 bars
- Vitesse : jusqu’à 15 m/s
- Température : de -50°C à +250°C selon la qualité du torique
Avantages :
- Excellentes propriétés de glissement
- Absence de broutage
- Grande résistance à l’usure et longue durée de vie
- Gorge simple
- Large gamme dimensionnelle
![Joint dynamique composite P33](https://www.stacem.com/wp-content/uploads/p33-300x180.jpg)

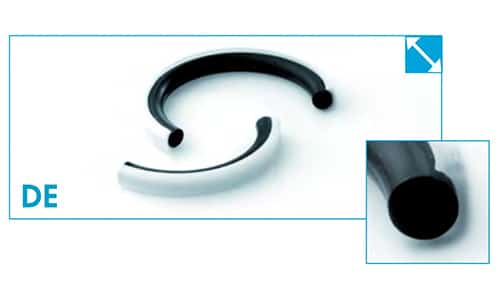

Joint composite P33
Conditions d’utilisation :
- Matériaux patin : PTFE vierge et chargé, polyuréthane
- Matériaux torique : NBR, FPM, EPDM, VITON®, ETP…
- Pression : jusqu’à 100 bars
- Vitesse : jusqu’à 15 m/s
- Température : de -50°C à +250°C selon la qualité du torique
Avantages :
- Montage dans les gorges de toriques selon norme AS 568A
- Aucune adhérence
- Pas de broutage
- Grande résistance à l’usure et longue durée de vie
- Fonctionnement à sec possible
![Joint dynamique composite P37](https://www.stacem.com/wp-content/uploads/P37-300x180.jpg)

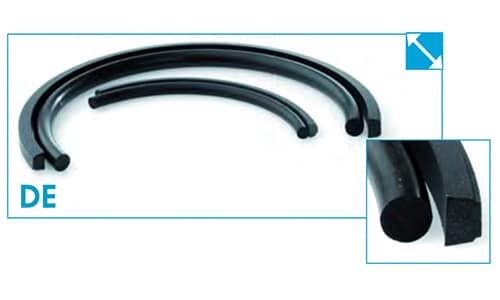

Joint composite P37
Conditions d’utilisation :
- Matériaux patin : PTFE vierge et chargé, polyuréthane
- Matériaux torique : NBR, FPM, EPDM, VITON®, ETP…
- Pression : jusqu’à 400 bars
- Vitesse : jusqu’à 15 m/s
- Température : de -50°C à +250°C selon la qualité du torique
Avantages :
- Excellentes propriétés de glissement
- Absence de broutage
- Grande résistance à l’usure et longue durée de vie
- Gorge simple
- Large gamme dimensionnelle
![Joint dynamique composite P45](https://www.stacem.com/wp-content/uploads/p45-300x180.jpg)

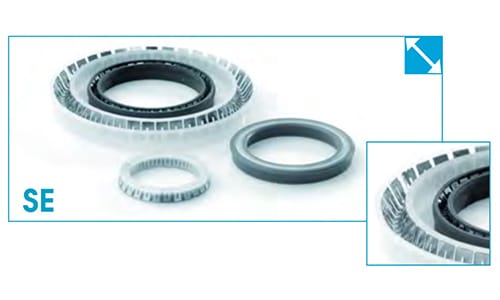

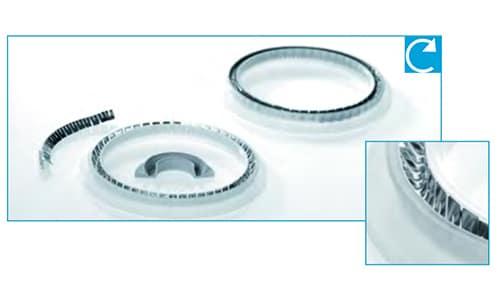

Joint composite P45
Conditions d’utilisation :
- Matériaux joint à lèvres : PTFE vierge et chargé, UHMW-PE…
- Options : bourrage Silicone rouge ou blanc FDA
- Pression : jusqu’à 300 bars
- Vitesse : jusqu’à 15 m/s
- Charge : jusqu’à 270 N/mm² selon matériaux
- Température : de -150°C à +225°C selon options
Avantages :
- Excellentes propriétés de glissement
- Absence de broutage
- Grande résistance à l’usure et longue durée de vie
- Fonctionnement à sec possible
- Interchangeable avec les joints toriques selon norme AS 568A
- Large spectre de compatibilité avec la plupart des liquides et produits chimiques
- Stérilisable
- Absence de pollution des denrées et liquides si option du bourrage silicone
- Large gamme dimensionnelle
![Joint dynamique composite P60](https://www.stacem.com/wp-content/uploads/p60-300x180.jpg)

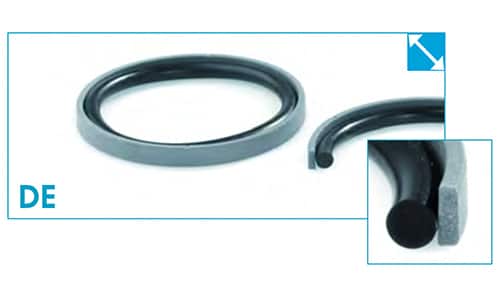

Joint composite P60
Conditions d’utilisation :
- Matériaux patin : PTFE vierge et chargé, polyuréthane
- Matériaux torique : NBR, FPM, EPDM, VITON®, ETP…
- Pression : jusqu’à 150 bars
- Vitesse : jusqu’à 0.5 m/s
- Température : de -50°C à +250°C selon le torique
Avantages :
- Excellentes propriétés de glissement
- Absence de broutage
- Grande résistance à l’usure et longue durée de vie
- Gorge simple
![Joint à lèvres symétriques US21](https://www.stacem.com/wp-content/uploads/jals-uS21-300x180.jpg)

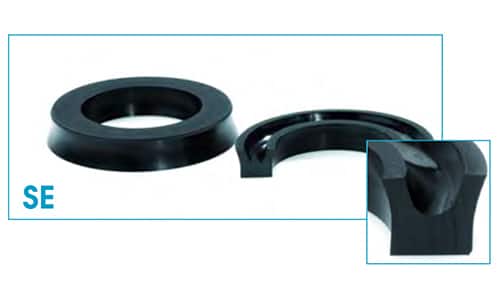

Joint à lèvres symétriques US21
- Matériau : NBR 90 Sh A
- Options : FPM, HNBR, AFLAS®…
- Pression : jusqu’à 150 bars
- Vitesse : jusqu’à 0.5 m/s
- Température : de -30°C à +200°C selon matériaux
Joint de piston ou de tige simple effet profil d’ancienne génération, utilisé de préférence comme pièce de rechange
![Joint à lèvres symétriques US25](https://www.stacem.com/wp-content/uploads/JalS-US25-300x180.jpg)

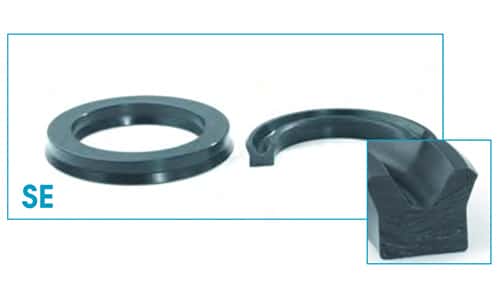

Joint à lèvres symétriques US25
- Matériau : Polyuréthane 90 Sh A
- Options : NBR, FPM, HNBR, AFLAS®…
- Pression : jusqu’à 300 bars
- Vitesse : jusqu’à 0.5 m/s
- Température : de -30°C à +200°C selon options
Joint de piston ou de tige simple effet profil d’ancienne génération, utilisé de préférence comme pièce de rechange
![Joint de piston compact P03](https://www.stacem.com/wp-content/uploads/P03-300x180.jpg)

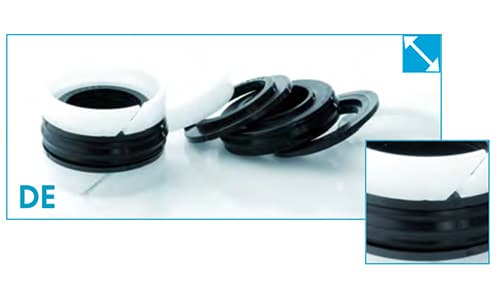

Joint de piston compact P03
- Matériau : NBR 80 Sh A + POM + PEHD
- Pression : jusqu’à 400 bars
- Vitesse : jusqu’à 0.5 m/s
- Température : de -30°C à +100°C
Avantages :
- Aucune extrusion au niveau du jeu radial
- Approprié pour un changement rapide de pression
- Bon maintien sans risque de torsion
![Joint de piston compact P22](https://www.stacem.com/wp-content/uploads/P22-300x180.jpg)

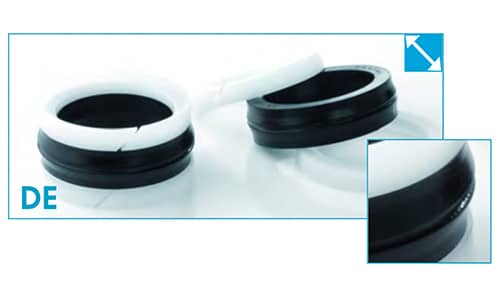

Joint de piston compact P22
- Matériau : NBR 80 Sh A + toile + PA
- Pression : jusqu’à 400 bars
- Vitesse : jusqu’à 0.5 m/s
- Température : de -30°C à +100°C
Avantages :
- Aucune extrusion au niveau du jeu radial
- Approprié pour un changement rapide de pression
- Bon maintien sans risque de torsion
![Joint chevrons CH03](https://www.stacem.com/wp-content/uploads/CH03-300x180.jpg)

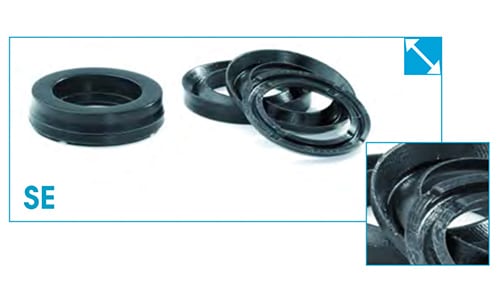

Joint chevrons CH03
- Matériau : NBR 90 Sh A + toile
- Options : FPM, PTFE vierge et chargé, bague anti-extrusion…
- Pression : jusqu’à 400 bars
- Vitesse : jusqu’à 0.5 m/s
- Température : de -30°C à +200°C selon options
Avantages :
- Utilisation pour des conditions extrêmes
- Excellente durée de vie
- Bonne résistance à la pollution du système
Joint d’ancienne génération, utilisé de préférence comme pièce de rechange
![Joint à lèvres asymétriques UEP](https://www.stacem.com/wp-content/uploads/UEP-300x180.jpg)

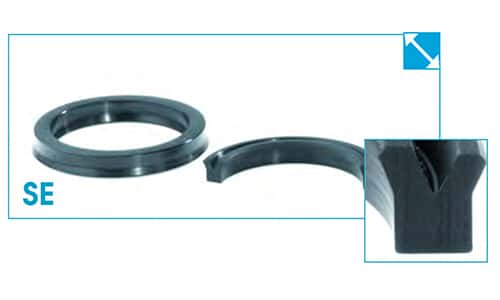

Joint à lèvres asymétriques UEP
- Matériau : NBR 70 Sh A
- Options : FPM, HNBR, AFLAS®…
- Pression : jusqu’à 60 bars
- Vitesse : jusqu’à 0.5 m/s
- Température : de -30°C à +200°C selon options
Joint de piston simple effet, utilisé de préférence comme pièce de rechange
![Joint à lèvres asymétriques UE28](https://www.stacem.com/wp-content/uploads/UE28-300x180.jpg)

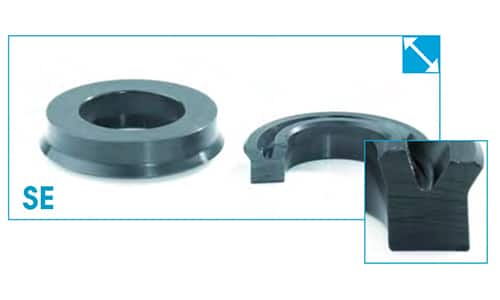

Joint à lèvres asymétriques UE28
- Matériau : Polyuréthane 90 Sh A
- Options : FPM, HNBR, AFLAS®…
- Pression : jusqu’à 400 bars
- Vitesse : jusqu’à 0.5 m/s
- Température : de -30°C à +200°C selon options
Avantages :
- Grand standard des constructions hydrauliques selon l’ISO 5597
- Très bonne étanchéité statique et dynamique
![Joint compact pneumatique PK](https://www.stacem.com/wp-content/uploads/PK-300x180.jpg)

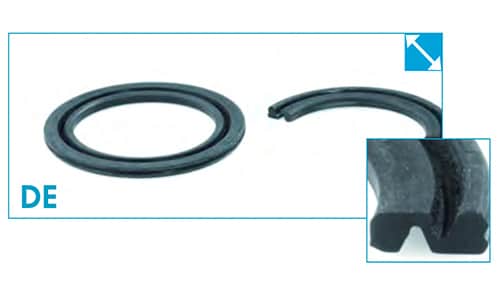

Joint compact pneumatique PK
- Matériau : NBR 80 Sh A
- Options : FPM…
- Pression : jusqu’à 12 bars
- Vitesse : jusqu’à 1 m/s
- Température : de -30°C à +200°C selon options
Avantages :
- Faible encombrement
- Gorge simple
- Faible frottement
- Conservation d’un film de lubrifiant efficace
Étanchéité de tige

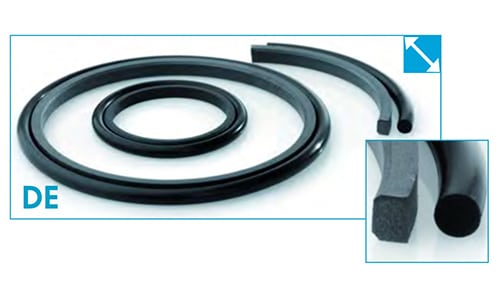

![Joint dynamique composite T31](https://www.stacem.com/wp-content/uploads/T31-300x180.jpg)
Joint composite T31
- Matériaux patin : PTFE vierge et chargé, polyuréthane
- Matériaux torique : NBR, FPM, EPDM, VITON®, ETP…
- Pression : jusqu’à 400 bars
- Vitesse : jusqu’à 15 m/s
- Température : de -50°C à +250°C selon le torique
Avantages :
- Excellentes propriétés de glissement
- Absence de broutage
- Grande résistance à l’usure et longue durée de vie
- Gorge simple
- Large gamme dimensionnelle
![Joint dynamique composite T32](https://www.stacem.com/wp-content/uploads/T32-300x180.jpg)

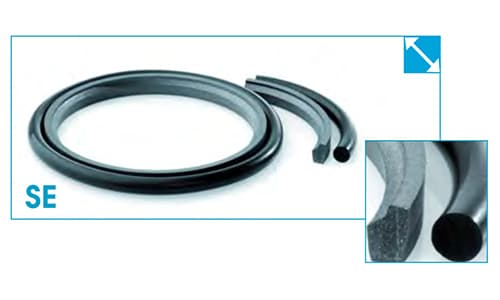

Joint composite T32
- Matériaux patin : PTFE vierge et chargé, polyuréthane
- Matériaux torique : NBR, FPM, EPDM, VITON®, ETP…
- Pression : jusqu’à 400 bars
- Vitesse : jusqu’à 15 m/s
- Température : de -50°C à +250°C selon le torique
Avantages :
- Excellentes propriétés de glissement
- Absence de broutage
- Grande résistance à l’usure et longue durée de vie
- Gorge simple
- Large gamme dimensionnelle
![Joint dynamique composite T33](https://www.stacem.com/wp-content/uploads/T33-300x180.jpg)

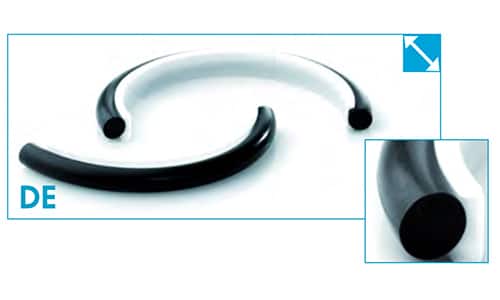

Joint composite T33
- Matériaux patin : PTFE vierge et chargé, polyuréthane
- Matériaux torique : NBR, FPM, EPDM, VITON®, ETP…
- Pression : jusqu’à 100 bars
- Vitesse : jusqu’à 15 m/s
- Température : de -50°C à +250°C selon le torique
Avantages :
- Montage dans les gorges de toriques selon norme AS 568A
- Aucune adhérence
- Pas de broutage
- Grande résistance à l’usure et longue durée de vie
- Fonctionnement à sec possible

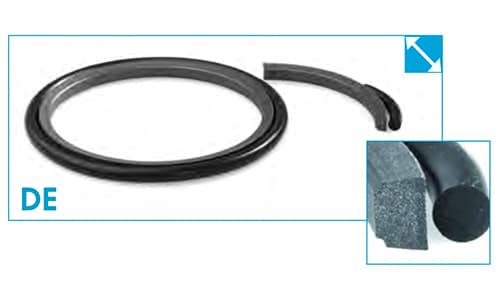

![Joint dynamique composite T37](https://www.stacem.com/wp-content/uploads/T37-300x180.jpg)
Joint composite T37
- Matériaux patin : PTFE vierge et chargé, polyuréthane
- Matériaux torique : NBR, FPM, EPDM, VITON®, ETP…
- Pression : jusqu’à 400 bars
- Vitesse : jusqu’à 15 m/s
- Température : de -50°C à +250°C selon le torique
Avantages :
- Excellentes propriétés de glissement
- Absence de broutage
- Grande résistance à l’usure et longue durée de vie
- Gorge simple
- Large gamme dimensionnelle

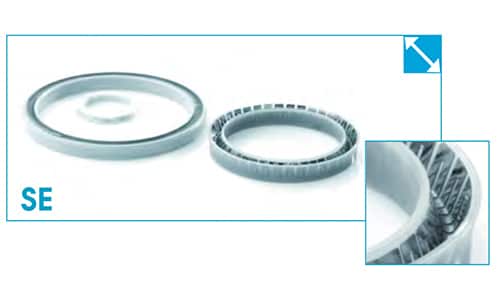

![Joint dynamique composite T45](https://www.stacem.com/wp-content/uploads/T45-300x180.jpg)
Joint composite T45
- Matériaux joint à lèvres : PTFE vierge et chargé, UHMV-PE…
- Options : bourrage silicone rouge ou blanc FDA
- Pression : jusqu’à 300 bars
- Vitesse : jusqu’à 15 m/s
- Température : de -50°C à +225°C selon options
Avantages :
- Excellentes propriétés de glissement
- Absence de broutage
- Grande résistance à l’usure et longue durée de vie
- Fonctionnement à sec possible
- Interchangeable avec les joints toriques selon norme AS 568A
- Large spectre de compatibilité avec la plupart des liquides et produits chimiques
- Stérilisable
- Absence de pollution des denrées et liquides si option du bourrage Silicone
- Large gamme dimensionnelle
![Joint dynamique composite basse pressionT60](https://www.stacem.com/wp-content/uploads/T60-300x180.jpg)

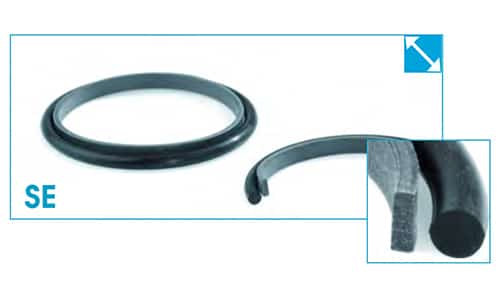

Joint composite basse pression T60
- Matériaux patin : PTFE vierge et chargé, polyuréthane
- Matériaux torique : NBR, FPM, EPDM, VITON®, ETP…
- Pression : jusqu’à 150 bars
- Vitesse : jusqu’à 0.5 m/s
- Température : de -50°C à +250°C selon le torique
Avantages :
- Excellentes propriétés de glissement
- Absence de broutage
- Grande résistance à l’usure et longue durée de vie
- Gorge simple
![Joint compact à lèvres symétriques UC36](https://www.stacem.com/wp-content/uploads/UC36-300x180.jpg)

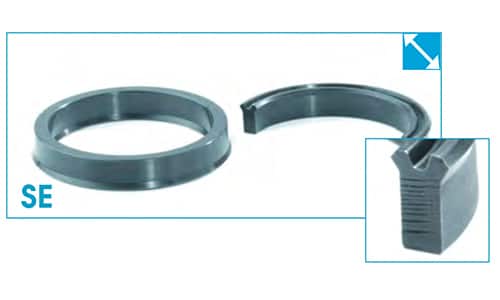

Joint compact à lèvres symétriques UC36
- Matériau joint à lèvres : Polyuréthane 90 Sh A
- Options : FPM, HNBR, AFLAS®…
- Pression : jusqu’à 400 bars
- Vitesse : jusqu’à 0.5 m/s
- Température : de -30°C à +200°C selon options
Avantages :
- Grand standard des constructions hydrauliques selon l’ISO 5597
- Très bonne étanchéité statique et dynamique
- Faible section radiale
![Joint chevrons CH05](https://www.stacem.com/wp-content/uploads/ch05-300x180.jpg)

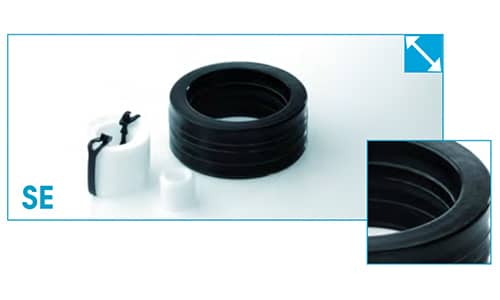

Joint chevrons CH05
- Matériau : NBR 90 Sh A + toile
- Options : FPM, PTFE vierge et chargé, bague anti-extrusion…
- Pression : jusqu’à 400 bars
- Vitesse : jusqu’à 0.5 m/s
- Température : de -30°C à +200°C selon options
Avantages :
- Utilisation pour des conditions extrêmes
- Excellente durée de vie
Joint d’ancienne génération, utilisé de préférence comme pièce de rechange

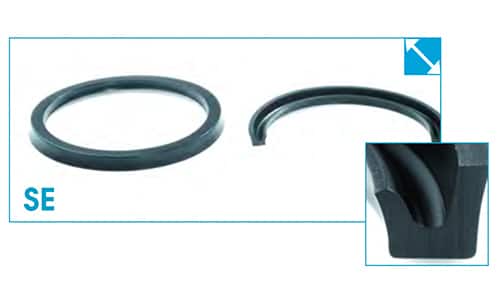

![Joint à lèvres asymétriques UIP](https://www.stacem.com/wp-content/uploads/uip-300x180.jpg)
Joint à lèvres asymétriques UIP
- Matériau joint à lèvres : NBR 70 Sh A
- Options : FPM, HNBR, AFLAS®…
- Pression : jusqu’à 60 bars
- Vitesse : jusqu’à 0.5 m/s
- Température : de -30°C à +200°C selon options
Joint de tige simple effet, utilisé de préférence comme pièce de rechange
![Joint à lèvres asymétriques UI30](https://www.stacem.com/wp-content/uploads/ui30-300x180.jpg)

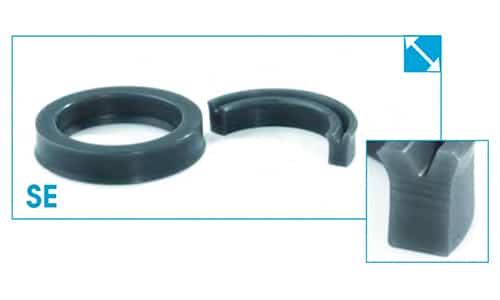

Joint à lèvres asymétriques UI30
- Matériau joint à lèvres : Polyuréthane 90 Sh A
- Options : FPM, HNBR, AFLAS®…
- Pression : jusqu’à 400 bars
- Vitesse : jusqu’à 0.5 m/s
- Température : de -30°C à +200°C selon options
Avantages :
- Grand standard des constructions hydrauliques selon l’ISO 5597
- Très bonne étanchéité statique et dynamique
![Joint compact pneumatique PR](https://www.stacem.com/wp-content/uploads/PR-300x180.jpg)

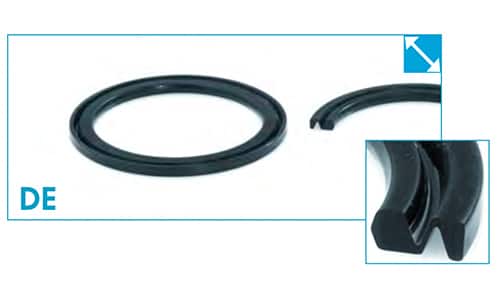

Joint compact pneumatique PR
- Matériau : NBR 80 Sh A
- Options : FPM…
- Pression : jusqu’à 12 bars
- Vitesse : jusqu’à 1 m/s
- Température : de -30°C à +200°C selon options
Avantages :
- Faible encombrement
- Gorge simple
- Faible frottement
- Conservation d’un film de lubrifiant efficace
Joints racleurs
![Joint racleur armature métallique RM34](https://www.stacem.com/wp-content/uploads/RM34-300x180.jpg)

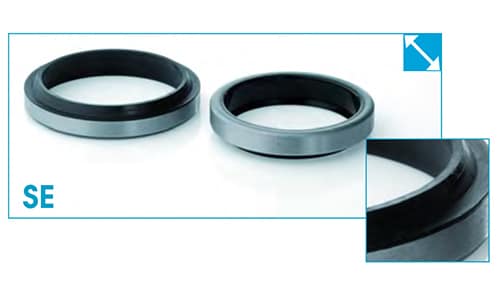

Joint racleur armature métallique RM34
- Matériau : NBR 90 Sh A + acier
- Options : cage inox
- Vitesse : jusqu’à 0.5 m/s
- Température : de -30°C à +100°C selon options
Avantages :
- Protège les vérins contre la pénétration d’impuretés
- Montage en logement ouvert
- Bon maintien dans le logement
- Normalisés selon l’ISO 6195, type B
![Joint racleur armature métallique RM44](https://www.stacem.com/wp-content/uploads/RM44-300x180.jpg)

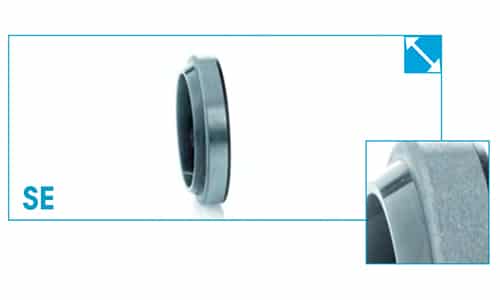

Joint racleur armature métallique RM44
- Matériau : Polyuréthane 90 Sh A + acier
- Options : cage inox
- Vitesse : jusqu’à 1 m/s
- Température : de -30°C à +100°C
Avantages :
- Protège les vérins contre la pénétration d’impuretés
- Montage en logement ouvert
- Bon maintien dans le logement
Normalisés selon l’ISO 6195, type B.
![Joint racleur composite RP06](https://www.stacem.com/wp-content/uploads/RP06-300x180.jpg)

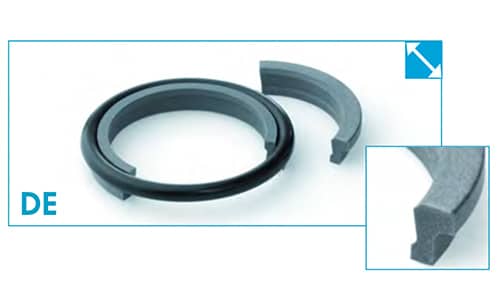

Joint racleur composite RP06
- Matériaux patin : PTFE vierge et chargé, Polyuréthane …
- Matériaux torique : NBR, FPM, EPDM, VITON®, ETP…
- Vitesse : jusqu’à 15 m/s
- Température : de -50°C à +250°C selon options
Avantages :
- Excellente résistance à l’usure
- Livrable dans de multiple combinaison de matériaux
- Large gamme dimensionnelle
![Joint racleur souple RS04](https://www.stacem.com/wp-content/uploads/RS04-300x180.jpg)

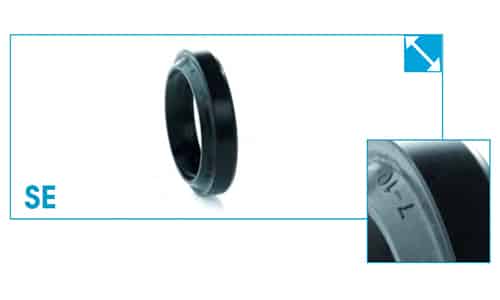

Joint racleur souple RS04
- Matériaux : NBR 90 Sh A
- Options : FPM…
- Vitesse : jusqu’à 1 m/s
- Température : de -30°C à +200°C selon options
Avantages :
- Gorge simple
- Pas de corrosion à la tête du vérin car sans armature métallique
- Faible frottement
- Économique
![Joint racleur souple épaulé RS15](https://www.stacem.com/wp-content/uploads/RS15-300x180.jpg)

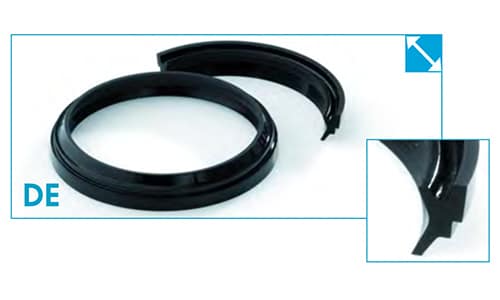

Joint racleur souple épaulé RS15
- Matériaux : NBR 90 Sh A
- Options : FPM…
- Vitesse : jusqu’à 1 m/s
- Température : de -30°C à +200°C selon options
Avantages :
- Effet de raclage intérieur et extérieur
- Gorge simple
- Pas de corrosion à la tête du vérin car sans armature métallique
- Faible frottement
- Économique
![Joint racleur souple RS24](https://www.stacem.com/wp-content/uploads/RS24-300x180.jpg)

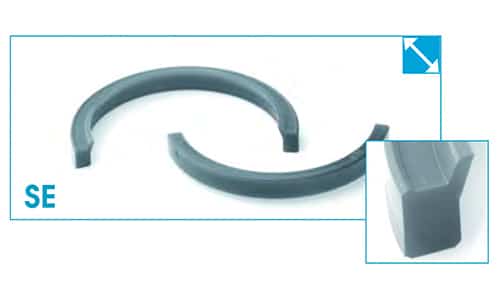

Joint racleur souple RS24
- Matériaux : Polyuréthane 90 Sh A
- Options : FPM…
- Vitesse : jusqu’à 1 m/s
- Température : de -30°C à +200°C selon options
Avantages :
- Gorge simple
- Pas de corrosion à la tête du vérin car sans armature métallique
- Faible frottement
- Économique
![Joint racleur souple épaulé RS74](https://www.stacem.com/wp-content/uploads/RS74-300x180.jpg)

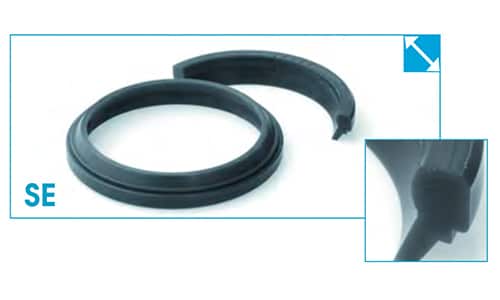

Joint racleur souple épaulé RS74
- Matériaux : Polyuréthane 90 Sh A
- Options : FPM, …
- Vitesse : jusqu’à 1 m/s
- Température : de -30°C à +200°C selon options
Avantages :
- Effet de raclage intérieur et extérieur
- Gorge simple
- Pas de corrosion à la tête du vérin car sans armature métallique
- Faible frottement
- Économique
![Joint racleur souple RS84](https://www.stacem.com/wp-content/uploads/RS84-300x180.jpg)

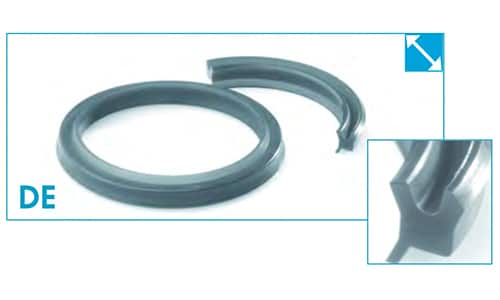

Joint racleur souple RS84
- Matériaux : Polyuréthane 90 Sh A
- Options : FPM…
- Vitesse : jusqu’à 1 m/s
- Température : de -30°C à +200°C selon options
Avantages :
- La lèvre intérieure remplie la fonction d’un joint à lèvre
- Conservation du film d’huile résiduel sur la tige du vérin
- Amélioration de la durée de vie du système global
Bandes de guidage
![Bande de guidage](https://www.stacem.com/wp-content/uploads/bande-guidage-300x180.jpg)

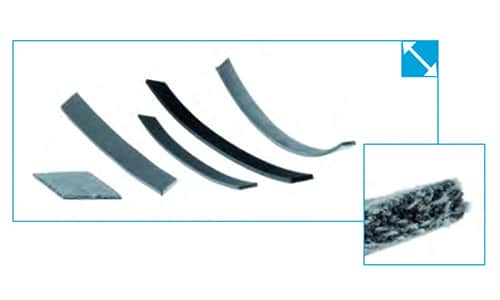

Bande de guidage
- Matériaux : PTFE chargé, résines phénoliques
- Options : segment à la longueur, coupe à 45°, baïonnette…
- Vitesse : jusqu’à 15 m/s
- Charge : de 15N/mm² à 270 N/mm²
- Température : de -150°C à +200°C selon matériaux
Avantages :
- Livrable découpée et prête au montage soit au mètre linéaire
- Gorge simple et montage facile
- Polissent les surfaces en contact
- Faible frottement, pas d’effet de broutage
- Très bon fonctionnement même en cas de lubrification insuffisante
![Bande de guidage précontrainte](https://www.stacem.com/wp-content/uploads/guidage-precontrainte-300x180.jpg)

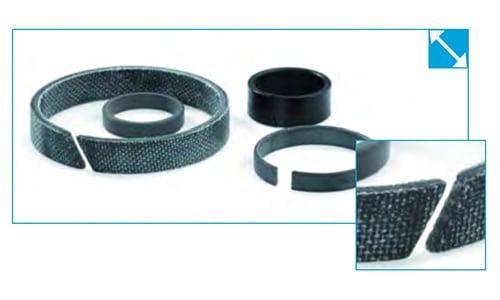

Bande de guidage précontrainte
- Matériaux : PTFE vierge / chargé, résines phénoliques
- Vitesse : jusqu’à 1 m/s
- Charge : jusqu’à 250 N/mm² selon matériaux
- Température : de -60°C à +120°C selon matériaux
Avantages :
- Gorge simple et montage facile
- Très bonne résistance à l’usure
- Très bon fonctionnement même en cas de lubrification insuffisante
Joints rotatifs
![Bague à lèvres selon norme DIN 3760](https://www.stacem.com/wp-content/uploads/baguealevre-3760-300x180.jpg)

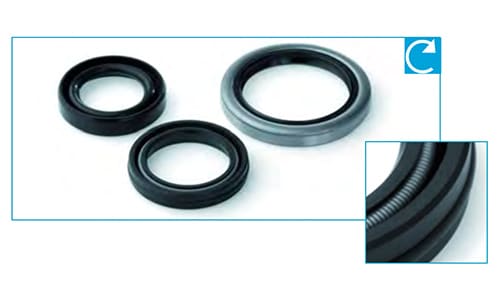

Bague à lèvres selon norme DIN 3760
- Forme : A, AS, B, BS, C, CS
- Matériaux : NBR, FPM…
- Options : ressort acier inox 304L et 316L, ressort noyé…
- Pression : jusqu’à 0.5 bar
- Vitesse : nous consulter
- Température : de -40°C à +200°C selon le matériau
![Bague à lèvres pour surpression](https://www.stacem.com/wp-content/uploads/baguealevre-300x180.jpg)

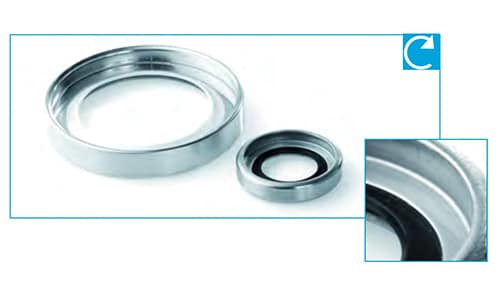

Bague à lèvres pour surpression
- Matériaux : NBR, FPM, PTFE…
- Options : ressort acier inox 304L et 316L…
- Pression : jusqu’à 10 bars (20 bars à la demande)
- Vitesse : jusqu’à 30 m/s
- Température : de -80°C à +200°C selon le matériau
![Joint rotatif à collerette A45](https://www.stacem.com/wp-content/uploads/A45-300x180.jpg)
Joint rotatif à collerette A45
- Matériaux : PTFE vierge et chargé, UHMW-PE, ressort à lamelles
- Options : bourrage silicone rouge ou blanc FDA
- Pression : jusqu’à 150 bars
- Vitesse : jusqu’à 2 m/s
- Température : de -100°C à +260°C selon le matériau
Avantages :
- Grande résistance à l’usure et longue durée de vie
- Fonctionnement à sec possible
- Large spectre de compatibilité avec la plupart des liquides et produits chimiques
- Stérilisable
- Absence de pollution des denrées et liquides si option du bourrage Silicone
- Large gamme dimensionnelle
![Joint composite rotatif A48](https://www.stacem.com/wp-content/uploads/A48-300x180.jpg)

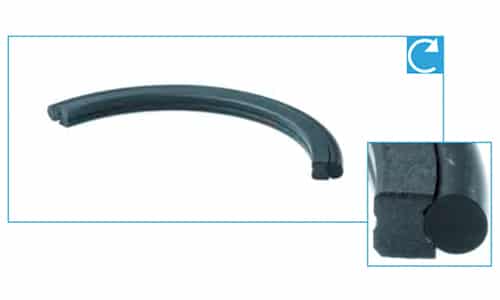

Joint composite rotatif A48
- Matériaux patin : PTFE vierge et chargé, …
- Matériaux torique : NBR, FPM, EPDM, VITON®, ETP…
- Vitesse : jusqu’à 2 m/s
- Température : de -100°C à +260°C selon le torique
Avantages :
- Excellentes propriétés de glissement
- Absence de broutage
- Grande résistance à l’usure et longue durée de vie
- Gorge simple
- Large gamme dimensionnelle
- Lubrification intégrée grâce aux rainures
![](https://www.stacem.com/wp-content/uploads/contact-stacem.webp)
Contactez-nous !
Partout où l’étanchéité compte. Nous avons forcément une réponse à vous apporter. Décrivez-vous votre besoin ou votre projet, nous reprendrons contact dans les meilleurs délais.
Contactez-nous
